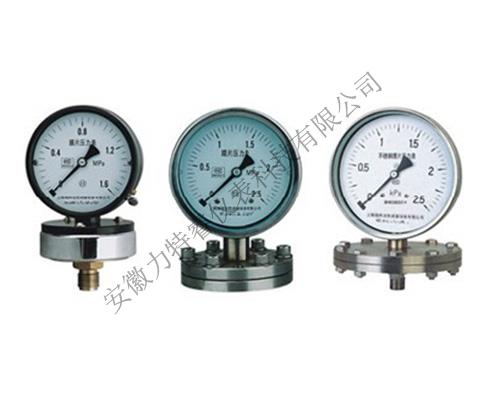

YPF系列防腐膜片式壓力表

概述：膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。

　　結構原理：

　　結構：膜片式壓力表由膜片部件，機芯部件，指針部件及外殼連接部件四大部分組成。

　　原理：膜片式壓力表是膜片作為儀表的強性元件，當被測介質的壓力作用到膜片上，膜片產生一個位移，再經過機芯部件，指針部件的工作，使要測的 壓力清楚地在刻度盤上指示出來。

　　技術參數

　　精確度等級：2.5

　　使用環境溫度：-40～+70℃;相對濕度不大于90%。

　　溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/℃

　　工作位置：垂直安裝

　　外殼防護等級：IP64
