一文讀懂礦物電纜BTTZ、BBTRZ、RTTZ/YTTW、NG-A（BTLY）電纜！

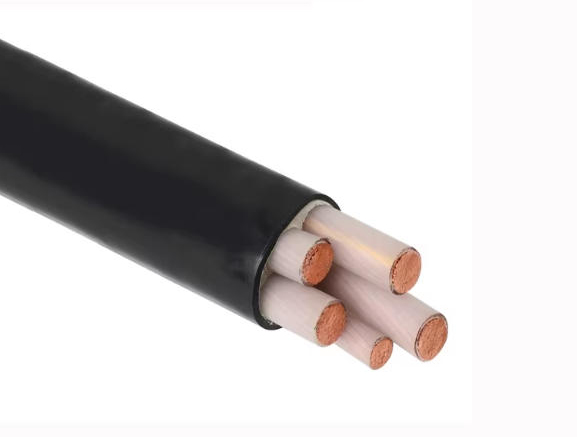

礦物絕緣電纜（MI）在消防、隧道、醫院等防火要求高的項目中經常能見到他們的身影。其完全由無機材料組成，再加之結構密實、堅硬，使得該產品具有常規的VV、YJV、YJY等【有機電纜】所無法比擬的電氣性能、機械性能和環境耐受性能。在現今日益發展的建筑配電系統中，礦物絕緣電纜以其獨特的優勢，正逐步成為行業的佼佼者。其卓越的耐火性、耐久性、安全性、可靠性和經濟性，無一不凸顯出它在現代建筑中的重要地位，成為傳統電力電纜所無法比擬的新型選擇。

01唯一命名規則的【BTT】剛性纜

BTT系列礦物絕緣電纜，是目前唯一被國際公認的礦物絕緣電纜，是一種外層采用無縫銅管護套、中間填充有緊密壓實的氧化鎂晶體粉末作絕緣材料，導體是單股銅棒組成的電纜。

之所以被國際公認，主要取決于采用的材料是真正的耐高溫材料，其中的銅導體和銅護套的熔點是1083℃，而氧化鎂礦物絕緣層的熔點更是達到了2800℃，故而使得線路在超過1000℃的火災高溫下仍然可安全的運行。

它具有耐高溫、防火、防爆、不燃燒性。250℃時可連續長時間運行，1000℃極限狀態下也可維持180min短時間運行。

針對BTT系列的MI電纜，國內執行標準為GB/T 13033-2007《額定電壓750V及以下礦物絕緣電纜及終端》，且至今未作更新，從規范發布時間上也可以看出其產品標準的穩定狀態，可以說是技術上最為成熟的一種MI電纜。

BTT系列剛性纜有很好的技術性能優點，但也存在施工難度大、制造長度短、中間接頭處理工藝復雜等問題，為了解決上述問題，在國內才發展出了種類眾多的柔性纜。

這也給我們的工程設計工作帶來較大選型困難。

02以【BBTRZ】命名的柔性纜

在早期礦物絕緣電纜剛引進至國內時，因工藝不成熟，導致銅護套經常容易開裂，于是改采用氫氧化鎂礦物質作為護套，以取代銅護套。

故將【T】改為【B】，B代表礦物質。

產品結構由銅絞線、金云母帶絕緣、輻照交聯聚乙烯隔水層、氫氧化鎂礦物質防火護套、低煙無鹵護套構成。

BBTRZ作為國內柔性礦物絕緣電纜型號發展史中性價比較高的一個系列，曾經獲得眾多設計院、業主、用戶的高度認可，在國內各種大型建筑消防線路中應用較多。

雖然能通過BS-6387的線路完整性C、W、Z耐火試驗，但此種礦物絕緣電纜并未采用【銅等金屬護套】。

隨著國家綜合水平的發展，2015年頒布實施的《建筑設計防火規范》GB 50016-2014中正式明確礦物絕緣類不燃性電纜的結構為“由銅芯、礦物質絕緣材料、銅等金屬護套組成”。

由于該系列不含金屬護套，故已經逐漸退出消防應用舞臺，現已不再歸類于“礦物絕緣類不燃性電纜”。

03以【BTTRZ、YTTW、RTTZ】命名的柔性纜

實則這三種命名的MI柔性纜結構形式相同，全稱為柔性軋紋銅護套云母帶礦物絕緣電纜。

產品結構由多股銅絞線、云母帶礦物絕緣繞包、無堿玻璃纖維密實填充、銅帶縱包焊接而成的銅管護套組成。

在國內相關標準未出臺之前，由廠家率先研制并命名的BTTRZ柔性纜，主要為區別于BTTZ剛性纜，突出了【軟】，故在BTTZ命名基礎上加用了【R】。

后來，國內建筑工業【行業標準】JG/T 313于2011年頒布實施，將由廠家命名的BTTRZ改為YTTW。但這一命名規則嚴重不符合國內一貫的電纜命名方式，較多人無法接受。

再后來，由國家標準化委員會于2017年頒布實施了【國家標準】GB/T 34926，將之前的該類柔性纜統一命名為RTTZ。

所以，BTTRZ=YTTW=RTTZ。此外，該類柔性纜在相關標準未出臺前，還曾被不同廠家命名為：BTTW、BTTE、BTWTZ，可謂是五花八門。

很顯然，此類柔性纜是符合規范GB50016-2014要求的，且其耐火型式試驗滿足BS-6387的C、W、Z最嚴等級要求。

04以【NG-A（BTLY）】命名的柔性纜

NG-A與BTLY系列電纜屬于同一類，它們用鋁為主要材料金屬管擠出代替銅管拉拔護套，不但簡化了生產工藝提高了效率，而且使產品成本大幅下降（鋁材僅為銅材綜合成本的1/10）。

產品結構由銅絞線、金云母帶絕緣、無縫鋁管護套、隔氧層填充、隔離耐火層、低煙無鹵護套構成。

用鋁管之所以能代替銅管，在高溫火焰下不熔，得益于鋁管外擠覆的膨脹耐火層。

它在火焰侵襲下其膨脹層發泡固化，形成厚厚的屏障阻隔了火焰對鋁管的直接作用。不但鋁管的完整性得以保存，而且使鋁護套內層的云母帶受熱溫度降低至600℃以下，云母帶的絕緣穩定性可以得到提高（其絕緣電阻會隨溫度的升高而降低）。

從其結構形式和型式試驗來看，也滿足規范GB50016-2014和BS-6387的C、W、Z等級要求，且其在鋁護套外層的隔氧防火層（為Mg(OH)2或Al(OH)2礦物質材料）對其內部的云母帶的絕緣性能有所提高。

但NG-A（BTLY）系列電纜并不屬于JG/T 313和GB/T 34926標準所規定的柔性電纜，目前也只有企業標準作為支撐。

05最后

對以上各類型MI電纜的情況作如下簡單梳理：

（1）剛性纜：BTT，結構形式和產品性能均符合國際、國內規范。

（2）柔性纜：RTT、YTTW，產品防火性能滿足BS6387的C、W、Z最嚴等級試驗，結構形式滿足國家規范。

（3）柔性纜：NG-A、BTLY，產品防火性能滿足BS6387的C、W、Z最嚴等級試驗，結構形式滿足國家規范，但僅有【企業標準】作支撐。
